Coefficient d’utilisation
La problématique actuelle
Les effets de stabilité sont influencés par les propriétés le long de l’élément. Par conséquent, la classe de la section la plus défavorable le long de l’élément est actuellement utilisée pour les contrôles de stabilité. Cette approche est très conservative, car la position de la plus grande classe n’est pas toujours pertinente. En version 21, l’implémentation du projet de valorisation SEMI-COMP+ n° RFS2-CT-2010-00023 a donc été étendue par l’introduction du coefficient d’utilisation η. Cela permet l’utilisation de classes de section moins conservative pour les contrôles de stabilité EC3, ce qui peut entrainer une économie non négligeable de matière.
Qu’est-ce que le coefficient d’utilisation ?
Le coefficient d’utilisation mesure à quel point une section est proche de sa capacité maximale. Cela se détermine en augmentant proportionnellement le chargement jusqu’à ce que la résistance de calcul de la section soit atteinte. Le coefficient d’utilisation est alors obtenu par le ratio entre les charges appliquées et les charges à la résistance de calcul.
Classification en utilisant le coefficient d’utilisation
Plutôt que d’utiliser simplement la plus haute classe le long de l’élément, le projet SEMI-COMP+ propose d’utiliser la classe de la section ayant le plus grand coefficient d’utilisation ; ou bien, en d’autres termes, d’utiliser la classe de la section la plus utilisée le long de la poutre.
Par exemple, dans ce poteau, la plus grande classe se trouve au niveau de la rotule, là où le poteau est totalement comprimé. Selon l’ancienne méthode, les contrôles en stabilité seraient effectués avec les propriétés de la classe 4.

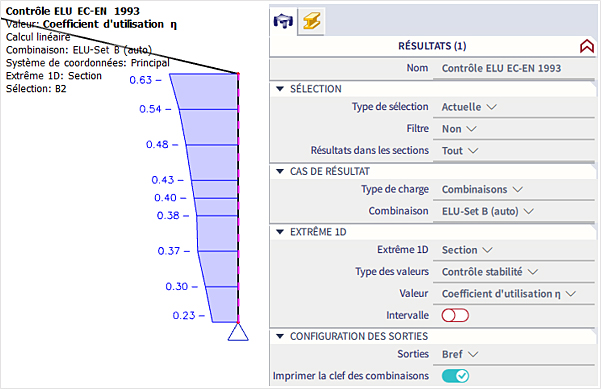

Lorsqu’on affiche le coefficient d’utilisation , on observe que les efforts au niveau de la rotule sont très faibles par rapport à la résistance maximale. Les sections de classe 4 ne sont pas des sections pertinentes dans le comportement de ce poteau.
En utilisant la méthode du coefficient d’utilisation, ce poteau sera vérifié avec les propriétés de la section de classe 1. Dans ce cas particulier, cela entraine une économie de matériau d’environ 10%.
Dans SCIA Engineer
La méthode souhaitée pour la classification de stabilité peut être sélectionnée dans la Configuration Acier.
Lorsque la méthode du coefficient d’utilisation est choisie, la sortie du contrôle acier montre le coefficient d’utilisation déterminant et sa position le long de l’élément.
Un tableau avec le coefficient d’utilisation dans chaque section peut être également imprimé en activant les composantes « Tableaux ».
Les avantages
Utiliser la totalité des indications certifiées du Semi-Comp+ pour un calcul conformément à l’EC3.
Éviter les méthodes anciennes et conservatives, et permettre au coefficient d’utilisation de vous apporter des calculs favorables, des économies de matière, et de rester en tête de la compétition !
