Comment créer des images en haute résolution avec SCIA Engineer 21 ?
Il y a différentes façons de créer des images à partir de votre modèle SCIA Engineer (avec ou sans résultats). La méthode la plus courante est de faire une capture d’écran avec la touche [Imprime écran] ou avec un outil spécial pour les captures d’écran.
Mais supposez que voulez utiliser cette image pour un document important, une présentation, un site internet ou pour votre participation au concours utilisateur… Dans ce cas, il peut être nécessaire d’enregistrer l’image dans une très haute résolution.
Vous trouverez ici quelques astuces qui vous permettrons de créer une telle image à partir de vos modèles SCIA Engineer.
Dans SCIA Engineer, utilisez le menu contextuel (clic droit pour y accéder) et sélectionnez Enregistrer l'image dans le fichier.
Vous avez ensuite le choix entre différents formats graphiques :
Prenons le format le plus fréquent: JPEG (*.jpg). Après avoir donné un nom à votre image, la fenêtre suivante apparaît :
Il est très important de prendre une taille d’image suffisante. L’utilisateur peut renseigner la largeur, la valeur recommandée pour avoir une qualité suffisante est de 3000 pixels. La hauteur est alors automatiquement adaptée.
Remarque: Il est possible d’insérer une valeur entre 10 et 100 000 pixels. Cependant, plus la largeur sera grande, plus le temps d’enregistrement de l’image sera long.
L’utilisateur peut aussi adapter la qualité JPEG. Elle peut être mise à 100% pour une meilleure qualité. De plus, il est possible d’activer/désactiver la palette d’isolignes et les axes de coordonnées si besoin.
Une autre fonction importante est la qualité d’anticrénelage. Nous recommandons de toujours prendre “super” pour la création d’images, le résultat sera beaucoup plus lisses. Vous pouvez voir la différence sur l’image suivante :
AUTRES PARAMÈTRES À CONSIDÉRER POUR AMÉLIORER L’EXPORT DE VOTRE IMAGE
MODE PERSPECTIVE
La meilleure vue pour les images peut être obtenue avec la vue en perspective.
RENDU
Pour visualiser le modèle et faire des captures d’écran, il est conseillé d’afficher le rendu de la structure. Le modèle mais aussi les charges, le ferraillage et les appuis peuvent être affichés en rendu. Notez que le rendu demande plus de puissance à votre carte graphique et à la mémoire de votre PC.
MODE TRANSPARENT
Dans certains cas, il est pratique de choisir le mode transparent plutôt que le rendu solide.
Prenez par exemple une structure en béton, le ferraillage ne sera visible que si vous sélectionnez le mode filaire ou transparent.
STYLE + COULEUR

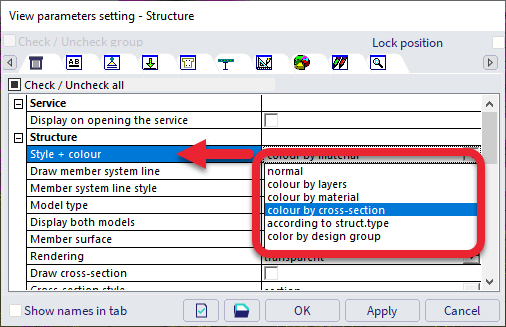

Dans les paramètres d’affichage, vous pouvez trouver plus d’options pour l’affichage du modèle. Une de ces options est la couleur du modèle.
AFFICHER LES NOEUDS DE LA STRUCTURE
Les noeuds sont la plupart du temps indiqués par des points rouges. Pour créer une image propre sur une structure avec un grand nombre de noeuds, nous vous conseillons de désactiver l’affichage des noeuds.
MODÈLE DE STRUCTURE
Il est important que les lignes systèmes soient connectées les unes aux autres. Cependant, pour le modèle de dessin (CAD), il est important que les volumes du rendu de la structure soient correctement connectés.
Pour cela, vous pouvez activer le modèle de structure dans la fenêtre Projet.
