Vrije last definiëren

Definitie​

Opgelet: De geometrie van een vrije last dient steeds in het XY-vlak van het huidige UCS te worden ingevoerd. Op voorhand aanpassen van het UCS is dus noodzakelijk, waarbij bovendien Vlak XY = Actief werkvlak.

Een vrije last kán inwerken op alle elementen die door de projectie van de vrije last gesneden worden. Op welke elementen de vrije last daadwerkelijk zal inwerken, hangt af van de parameters Selecteer: Auto(matisch), Selecteer; en Geldigheid: Alle, -Z, Z=0, +Z, Van-tot.
Geldigheid = -Z betekent: Enkel de elementen gelegen onder de vrije last (gelegen in de half-ruimte gedefinieerd door de negatieve Z-richting van het UCS bij invoer), kunnen belast worden.
Geldigheid = +Z betekent: Enkel de elementen gelegen boven de vrije last (gelegen in de half-ruimte gedefinieerd door de positieve Z-richting van het UCS bij invoer), kunnen belast worden.

Voorbeeld

Een typisch voorbeeld is een appartementsgebouw, waarbij dezelfde lastconfiguratie op meerdere verdiepingsvloeren aangrijpt.

Stel: Vier vloerplaten die boven elkaar liggen, waarbij een vrije vlaklast is ingevoerd IN het vlak van de 3^e plaat.

Hoofd menu > Berekening, Net > Berekening; kies ‘Test invoergegevens’
Hoofd menu > Berekening, Net > 2D-gegevens bekijken > Oppervlakte lasten

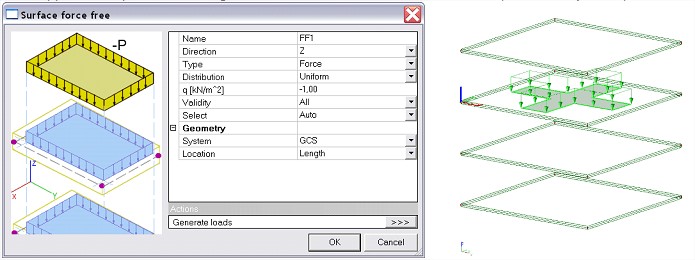

1. Selecteer = Auto, Geldigheid = Alle

2. Selecteer = Auto, Geldigheid = +Z  /  Geldigheid = –Z
(Opgelet: De vrije vlaklast bevindt zich exact IN het vlak van de 3de plaat.)

3. Selecteer = Auto, Geldigheid = Z=0
(Opgelet: De vrije vlaklast bevindt zich exact IN het vlak van de 3de plaat.)

4. Selecteer = Selecteer, Geldigheid = Alle
Acties > Toon actief 2D-element > Selecteer de 1^e en 3^e plaat
Resultaat: De belasting werkt alleen op de handmatig geselecteerde platen.

Opgelet wanneer Selecteer is ingesteld op Selecteer, en Geldigheid op bvb. +Z of –Z !
